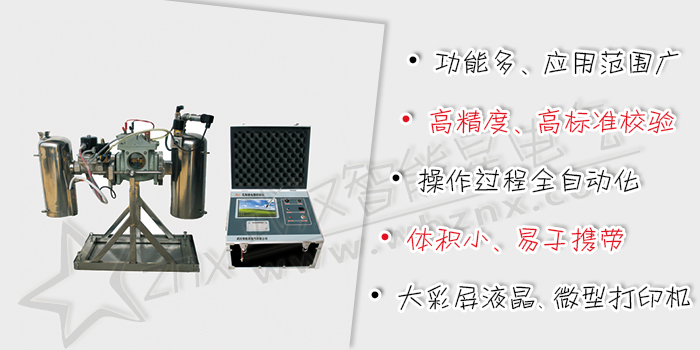

ZRLC 瓦斯繼電器校驗儀

瓦斯繼電器校驗儀用于電力系統檢驗變壓器的重瓦斯保護動作流速、輕瓦斯保護動作容積和氣體繼電器密封試驗，及檢驗壓力釋放閥的開啟和關閉壓力，用模擬變壓器內故障，測瞬時脈沖流速值的壓差法，微機測控，數碼顯示，自動打印。功能齊全，測試準確可靠。與典型設備比，體積僅1/20，重量僅1/25，造價約1/5。應用范圍廣，解決了無法在變壓器安裝現場進行氣體繼電器、壓力釋放閥校驗的難題。

• 流速測量模擬變壓器內部故障情況，采用壓差法測脈沖流速的原理。
• 應用地區范圍更廣，校驗更精確，采用東北、華中、云南的綜合計量基準，可在全國范圍內適用。新設計有兩種誤差修正裝置，使測量精度符合國內外標準校驗臺校驗要求。
• 功能更多、應用范圍更廣。功能11種，除具有直接測試QJ—25、QJ—50、QJ—80、QJ—50W、QJ—80W型繼電器流速、容積、密封等
• 本測試儀自動化程度高。采用高性能附彩色觸摸屏，操作簡單，一目了然，操作實驗時除人工配合回油外，實現了測量、參數調整、控制操作、記錄打印全自動化。
• 本測試儀技術性能完全可代替固定式油泵法校驗臺使用，并具有體積小，便于攜帶，滿足現場試驗需要。
• 本校驗儀實現了瓦斯繼電保護校驗儀流速、容積、密封試驗等檢驗項目，全部自動測試并打印記錄。
• 整機集成化程度高，產品共有兩只鋁合金箱組成。
• 瓦斯繼電器校驗儀：外型尺寸：70×30×60cm,重量35kg；
• 彩屏觸摸微機測控箱：外型尺寸：51×41×33cm,重量15kg；

• 流速試驗：0.2~1.6m/s,最小分辨率0.01m/s精度0.5級；
• 容積試驗：0~400ml，最小分辨率5ml，最大誤差≤5%.
• 密封試驗：0~150Kpa，最小分辨率1 Kpa，精度1.5級，時間20min.
• 試驗介質：瓦斯繼電器試驗介質為25#變壓器油；
• 電源：AC220v 50HZ，功率240W；

•
