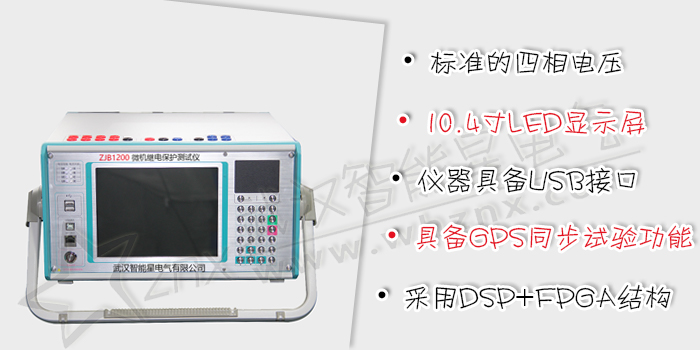

ZJB1200 微機繼電保護測試儀

閱讀次數：4000

DL/T 624-1997 《繼電保護微機型試驗裝置技術條件》

滿足現場所有試驗要求。本儀器具有標準的六相電壓，六相電流輸出，既可對傳統的各種繼電器及保護裝置進行試驗，也可對現代各種微機保護進行各種試驗，特別是對變壓器差功保護和備自投裝置，試驗更加方便和完美。各種技術指標完全達到電力部頒發的DL/T624-1997《繼電保護微機型試驗裝置技術條件》的標準。

1. 滿足現場所有試驗要求。本儀器具有標準的六相電壓，六相電流輸出，既可對傳統的各種繼電器及保護裝置進行試驗，也可對現代各種微機保護進行各種試驗，特別是對變壓器差功保護和備自投裝置，試驗更加方便和完美。
2．各種技術指標完全達到電力部頒發的DL/T624-1997《繼電保護微機型試驗裝置技術條件》的標準。
3．經典的Windows XP操作界面，人機界面友好，操作簡便快捷；高性能的嵌入式工業控制計算機和8.4寸分辨率為800×600的TFT真彩顯示屏，可以提供豐富直觀的信息，包括設備當前的工作狀態及各種幫助信息等。
4．本機Windows XP系統自帶恢復功能，避免因非法關機或誤操作等引起的系統崩潰。
5．配備有超薄型工業鍵盤和光電鼠標，可以象操作普通PC機一樣通過鍵盤或鼠標完成各種操作。
6．主控板采用DSP+FPGA結構，16位DAC輸出，對基波可產生每周2000點的高密度正弦波，大大改善了波形的質量，提高了測試儀的精度。
7．功放采用高保真線性功放，既保證了小電流的精度，又保證了大電流的穩定。
8．采用USB接口直接和PC機通訊，無須任何轉接線，方便使用。
9．可連接筆記本電腦（選配）運行。筆記本電腦與工控機使用同一套軟件，無須重新學習操作方法。
10.具備GPS同步試驗功能。裝置可內置GPS同步卡（選配）通過RS232口與PC機相連，實現兩臺測試儀異地進行同步對調試驗。
11.配有獨立專用直流輔助電壓源輸出，輸出電壓分別為110V（1A），220V（0.6A）。以提供給需要直流工作電源的繼電器或保護裝置使用。
12.具有軟件自較準功能，避免了要打開機箱通過調整電位器來校準精度，從而大大提高了精度的穩定性。

1.1交流電流源（6*30A）

單相電流輸出（有效值）	0--30A/相，精度：0.2% ±5mA
六相并聯輸出(有效值)	0--180A/六相同相位并聯輸出
相電流長時間允許工作值(有效值)	10A
每相最大輸出功率	300VA
六相并聯電流最大輸出功率	1000VA
六并電流最大輸出允許工作時間	10s
頻率范圍	0--1000Hz，精度0.01Hz
諧波次數	2--20次
相位	0--360°，精度0.1°

2．直流電流源

直流電流輸出

0--±10A/相，精度：0.2% ±5mA

3．交流電壓源

單相電壓輸出（有效值）	0--125V/相，精度：0.2% ±5mV
線電壓輸出（有效值）	0--250V
相電壓/線電壓輸出功率	75VA/100VA
頻率范圍	0--1000Hz，精度：0.001Hz
諧波次數	2--20次
相位	0--360°，精度：0.1°

4．直流電壓源

單相電壓輸出幅值	0--±150V，精度：0.2% ±5mV
線電壓輸出幅值	0--±300V
相電壓/線電壓輸出功率	90VA/180VA

5．開關量端子

開關量輸入端子	8對
空接點	1--20mA，24V 裝置內部有源輸出
電位翻轉	無源接點：低阻短接信號有源接點：0-250V DC
開關量輸出端子	4對，空接點，遮斷容量：110V/2A，220V/1A

6．其他

時間范圍	1ms--9999s，測量精度：1ms
單機體積重量	體積 410 x 190 x 420mm³，約18Kg
電源	AC220V±10%，50Hz，10A
