ZJB-61850 光數字繼電保護測試系統
閱讀次數：8008
DL/T 860系列標準《變電站通信網絡和系統》(即IEC 61850系列標準)
隨著我國電力行業的發展及新技術的應用，數字化變電站成為未來變電站的發展趨勢，并成為堅強智能電網中的重要組成部分。各個電力設備廠家相繼研發并推出適應數字化變電站的繼電保護裝置和智能電子設備（IED），因而對新型數字式繼電保護和IED的測試提出了新的要求。基于IEC 61850的數字式光數字繼電保護測系統的開發與應用對提高繼電保護測試水平，防止繼電保護及安全自動裝置不正確動作，保障電網安全運行有著重要的現實意義。

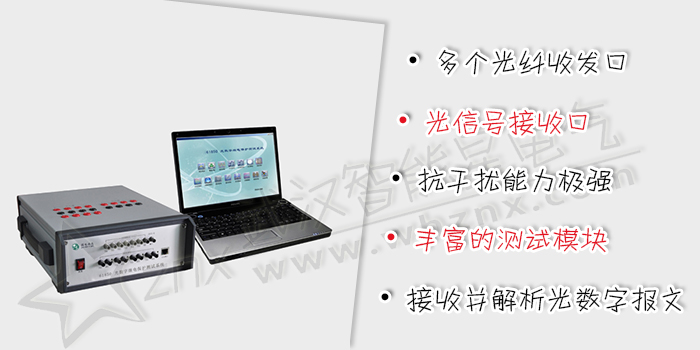

ZJB-61850光數字繼電保護測系統是結合電力現場情況、眾多電力用戶經驗自主研發的便攜式新產品，采用高性能PowerPC處理器、大規模FPGA、百兆光以太網通信等技術，可支持IEC60044-8（FT3）、IEC61850-9-1/2和GOOSE的數字網絡報文傳輸。ZJB-61850光數字繼電保護測系統為符合IEC60044-8（FT3）、IEC61850-9-1/2、GOOSE規約的數字化保護、自動裝置和儀器儀表提供了完整的測試方案，此外，還可以完成諸如丟幀、錯序、假數據、阻塞、序號跳變等網絡異常情況的模擬測試，適應了數字化變電站發展的需要。
采用新一代高性能PowerPC + FPGA + 100Mbps Ethernet硬件架構，運算能力強、通信速度快、系統穩定可靠；
提供四對100Mbps光纖以太網收發口、6個光串口輸出、1個光串口輸入，可收發符合IEC60044-8（FT3）、IEC61850-9-1、IEC61850-9-2及GOOSE、規約的光數字信號；
兼容傳統模擬開關量處理，提供8路模擬開關量輸入和4路模擬開關量輸出；
提供1個電以太網口連接PC機，負責與上位機軟件通信，提供人機界面。
PowerPC上運行嵌入式操作系統VxWorks，系統內核小，實時性高，裝置性能穩定；
軟件采用模塊化設計，功能擴展靈活方便；
上位機通過以太網和VxWorks通信，通信更加靈活、可靠。
支持IEC60044-8（FT3）、IEC61850-9-1、IEC61850-9-2及GOOSE光數字報文輸出測試，GOOSE信號可獨立收發，也可與IEC61850-9-2共一個光以太網口收發；
可實現各種規約下的變壓器差動保護的三側差動測試、母差保護的四回出線差動測試，可對保護裝置及智能終端進行保護動作及跳閘的GOOSE傳輸延時測試；
可進行丟幀、錯序、失步、網絡阻塞、假數據、置品質位無效、置同步位失步等多種網絡故障模擬測試，評判保護裝置在各種異常情況下動作性能，校驗保護動作行為是否與其設計原理一致，避免在實際運行中發生上述情況時，保護裝置發生誤動或拒動；
針對IEC61850-9-2采樣值輸出的靈活性，設計了可供用戶選擇的多樣化的采樣值輸出模板；采樣值（SV）及GOOSE收發支持scd、cid文件的導入配置；可監測網絡報文，并從中提取SMV和GOOSE報文配置信息，大大地簡化了測試的手動配置工作，提高了測試效率；
支持802.1D協議規定的通用屬性多點注冊協議GMRP；使用GMRP可以動態注冊交換成員在局域網內的VLAN，使得各裝置在不調整接線的情況下，可動態的調整裝置接收到的數據；
具有豐富的測試模塊，如光數字報文測試、GOOSE傳輸延時測試、電壓電流測試、整組試驗、諧波試驗、狀態序列、時間特性測試、線路距離保護測試、阻抗邊界搜索測試、差動試驗、并列同期、故障仿真與再現、系統振蕩測試等；
可組合多種測試功能模塊進行批量測試，邊界搜索可實時再現掃描全過程，使測試過程透明化；可實現次諧波和間諧波疊加輸出，次諧波和間諧波分辨率為0.25次；
支持故障仿真和COMTRADE格式數據回放：支持PL4仿真格式數據按IEC60044-8（FT3）、IEC61850-9-1、IEC61850-9-2規約輸出；支持滿足COMTRADE 1991或COMTRADE 1999格式的數據回放。數據輸入不受采樣率限制，可導入任意采樣率的數據。
具有光信號接收口，可接收并解析符合IEC60044-8（FT3）、IEC61850-9-1 、IEC61850-9-2、GOOSE規約的報文，實現裝置輸出的自環測試；同時可接收合并單元（MU）或其它IED設備發出的光數字信號，實時顯示其波形。
提供1個IRIG-B/PPM光串口輸入，可接入IRIG-B或PPM對時信號，與GPS同步時鐘同步，誤差小于1us。并率先引入符合IEEE1588標準的網絡對時方式，使得裝置的對時方式更加多樣化，更符合未來數字化變電站數據傳輸網絡化的需求。
可定制的完善的測試報告：每項測試結果均被保留，測試結果數據保存完備；
測試報告可以圖表方式輸出，報告內容用戶可定制。
1） 供電電壓
電壓：交流220V，允許偏差：-20%~+15%；
頻率：50Hz，允許偏差-4%~2%；
波形：正弦，畸變因數不大于5%；
2） 環境條件
環境溫度：-5℃~+40℃；
大氣壓力：80kPa~110kPa；
相對濕度：最濕月的月平均相對濕度為90%，同時該月的最低平均溫度為25 ℃，并且在產品上不應出現凝露。
3） 電氣干擾
能承受GB/T17626.12規定的嚴酷等級為II級的振蕩波干擾；
能承受GB/T17626.2規定的嚴酷等級為II級的靜電放電干擾；
能承受GB/T17626.4規定的嚴酷等級為II級的快速瞬變干擾；
4） 配置四對100Mbps光纖以太網收發口、6個輸出光串口、1個輸入光串 口、一個GPS脈沖對時口及一個電以太網口；
5） 支持IEC60044-8（FT3）、IEC61850-9-1、IEC61850-9-2及GOOSE光數字報文輸出測試，GOOSE信號可獨立收發，也可與IEC61850-9-2共一個光以太網口；
6） 可接收并解析符合IEC60044-8（FT3）、IEC61850-9-1 、IEC61850-9-2、GOOSE規約的光數字報文；
7） 可接入IRIG-B或PPM對時信號，對時誤差小于1us，并支持符合IEEE1588標準的網絡對時；
8） 支持802.1D協議規定的通用屬性多點注冊協議GMRP；
9） 機箱尺寸：3U機箱(W×H×D)：364mm×150mm×374mm；采用新機箱的尺寸及重量。
10） 重量：5kg。
