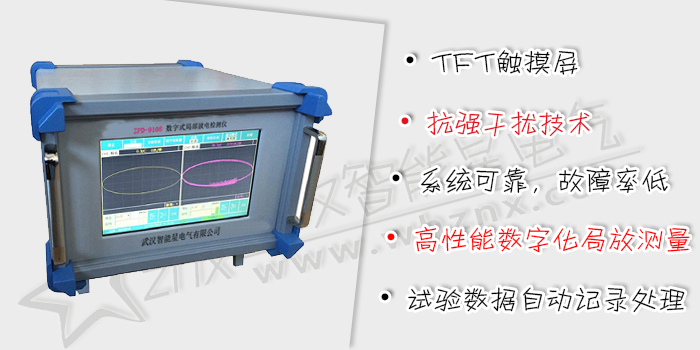

數字式局部放電檢測儀(以下簡稱為局放儀)是采用全新技術實現的新一代高性能數字化局放測量分析儀器，是傳統模擬局放儀的替代產品。其各種獨創的抗干擾技術使您可以在強干擾環境下進行準確測量；友好的用戶界面和高速采樣刷新速率，具有模擬式局放儀的視覺效果；提供的多種波形分析、記錄手段使您很容易判斷放電的性質；各種試驗數據的自動記錄和處理，能夠很快生成圖文并茂的測試報告；采用雙通道嵌入式系統，TFT觸摸屏，系統穩定可靠，故障率低。系統綜合運用了計算機技術、模擬電子技術、高速信號采集技術和先進的數字信號處理及圖形顯示技術，完成局部放電的自動測量和分析。
本局放儀采用WINDOWS系列操作平臺,可以自由選擇橢圓、直線、正弦波顯示，二維、三維圖形分析方式以及頻譜視窗、Q-V-F三維特性窗，可靜態對一周波試驗電壓的局放脈沖詳細測量、觀察、分析。可以進行數字開窗操作，任意相位開窗，單窗、雙窗任選，橢圓360°旋轉，以避免干擾對測量的影響。多通道測量及數字差分技術，可靈活組成脈沖極性鑒別或平衡測量回路，有效地抑制干擾脈沖信號。先進的頻譜分析處理可以有效地降低背景干擾。多路輸入通道，可一次升壓測量試品的六個局放信號（可擴充），可方便地分析局放信號的來源。在全漢字操作平臺下，能方便的進行頻帶選擇、增益變換、頻譜分析以及二維、三維圖形顯示。另外系統還可以打印或保存單幅圖形,保存連續時間的圖形數據,以供分析。
|
技術特性
|
|
|
通道數
|
2個電信號接口，一個外同步接口
|
|
采樣精度
|
12bit
|
|
量程切換
|
60dB、50dB、40dB、30dB、20dB、10dB、0dB、-10dB共8檔
|
|
頻帶范圍
|
80k-200kHz、40k-300kHz
|
|
本量程非線性誤差
|
5%
|
|
量程范圍
|
0.1pC~100000pC
|
|
靈敏度
|
0.1pC
|
|
可測試品的電容量范圍
|
6pF～250µF
|
|
試驗電源頻率范圍
|
50～400Hz
|
|
顯示
|
|
|
顯示屏
|
7” TFT真彩色觸摸液晶顯示屏
|
|
分辨率
|
800×480
|
|
存儲
|
|
|
物理存儲
|
256MB DDR2，為運行內存
|
|
SD卡存儲
|
標配16G卡，可升級為32G，用于存儲試驗記錄及試驗數據
|
|
接口
|
|
|
RS232
|
用于與PC機同步傳輸接口
|
|
USB
|
可外接鼠標鍵盤，以及外接移動存儲設備
|
|
電源模式
|
AC 220V
|
|
電信號接口
|
2路BNC接口，用于信號輸入
|
|
SMA接口
|
外同步接口
|
|
SD卡插槽
|
可插入最大支持32G的SD卡
|
|
網口
|
可擴展
|
|
接地鈕
|
外部接地用
|
|
通用說明
|
|
|
CPU
|
主頻533MHz
|
|
系統
|
WINCE6.0
|
|
使用環境溫度
|
-20℃至45℃
|
|
存儲環境溫度
|
-20℃至60℃
|
|
尺寸
|
長×寬×高：350mm × 245mm × 175mm
|
|
重量
|
5.8kg
|
