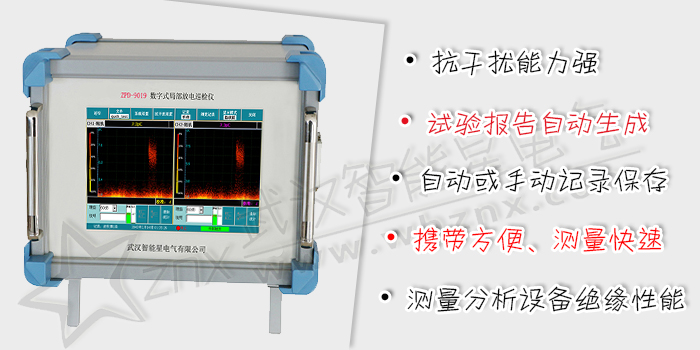

數字式局部放電測試儀是測量、分析電力設備絕緣性能的專用儀器；本系統采用現代電子和計算機綜合技術，實現信號放大（模擬、電子、數字）、濾波、數據采集、數據處理、圖形顯示、試驗報告自動生成，從而完成局部放電的測量，分析。
本儀器攜帶方便、測量快速，抗干擾能力強，便于現場使用。其配置軟件具有時域圖形、2D、3D統計圖譜、報警歷史、歷史最大、脈沖計數等功能，軟件也可以詳查分析某個相位波形，窗口隨意放大和縮小，也可以對該段數據進行頻譜分析，分析放電波形的頻譜含量，使放電波形之間更具可比性，全面統計分析試驗數據，減少試驗中非穩定性因素對試驗結果的影響。采用自動或手動記錄保存試驗數據和瞬態放電波形，可對后期數據分析提供參考。
|
技術特性
|
|
|
通道數
|
2個電信號接口，一個外同步接口
|
|
采樣率
|
0.5M、1M、2.5M、5M、10M、20M可選
|
|
采樣精度
|
12bit
|
|
量程切換
|
60dB、40dB、20dB、0dB、-20dB共5檔
|
|
頻帶范圍
|
20k-100kHz、80k-200kHz、40k-300kHz
|
|
本量程非線性誤差
|
5%
|
|
顯示
|
|
|
顯示屏
|
7” TFT真彩色觸摸液晶顯示屏
|
|
分辨率
|
800×480
|
|
存儲
|
|
|
物理存儲
|
256MB DDR2，為運行內存
|
|
SD卡存儲
|
標配16G卡，可升級為32G，用于存儲試驗記錄及試驗數據
|
|
接口
|
|
|
RS232
|
用于與PC機同步傳輸接口
|
|
USB
|
可外接鼠標鍵盤，以及外接移動存儲設備
|
|
電源模式
|
電池供電（16.8V鋰電池）+外置電源（18V）可連續提供8小時供電
|
|
電信號接口
|
2路BNC接口(前后面板各兩個)，用于信號輸入
|
|
SMA接口
|
外同步接口
|
|
SD卡插槽
|
可插入最大支持32G的SD卡
|
|
網口
|
可擴展
|
|
接地鈕
|
外部接地用
|
|
通用說明
|
|
|
CPU
|
主頻533MHz
|
|
系統
|
WINCE6.0
|
|
使用環境溫度
|
-20℃至45℃
|
|
存儲環境溫度
|
-20℃至60℃
|
|
尺寸
|
長×寬×高：249mm × 216mm × 167mm
|
|
重量
|
4.7kg
|
