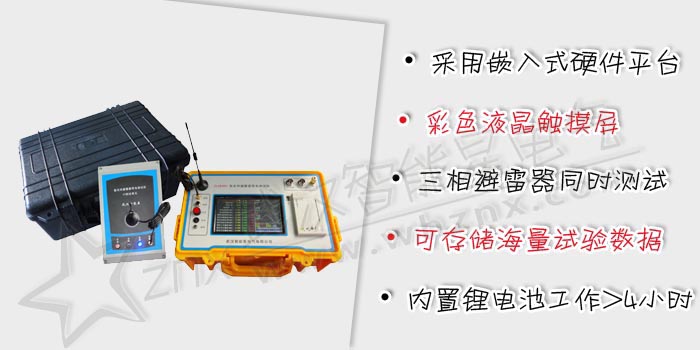

ZLCD301 氧化鋅避雷器帶電測試儀

閱讀次數：3689

DL/T 987-2005 《氧化鋅避雷器阻性電流測試儀通用技術條件》

氧化鋅避雷器測試儀、智能型避雷器特性測試儀、抗干擾氧化鋅避雷器特性測試儀、避雷器阻性泄漏電流檢測儀、氧化鋅避雷器帶電測試儀、交流無間隙氧化鋅避雷器測試儀、氧化鋅避雷器特性測試儀、避雷器測試儀、避雷器泄漏電流測試儀、避雷器阻性電流測試儀、避雷器無線帶電測試儀

ZLCD301氧化鋅避雷器帶電測試儀是用于檢測氧化鋅避雷器電氣性能的專用儀器，該儀器適用于各種電壓等級的氧化鋅避雷器的帶電或停電檢測，從而及時發現設備內部絕緣受潮及閥片老化等危險缺陷。

氧化鋅避雷器帶電測試儀操作簡單、使用方便，測量全過程由工控機控制，可測量氧化鋅避雷器的全電流、阻性電流及其諧波、工頻參考電壓及其諧波、有功功率和相位差，大屏幕可顯示電壓和電流的真實波形。儀器運用數字波形分析技術，采用諧波分析和數字濾波等軟件抗干擾方法使測量結果準確、穩定，可準確分析出基波和3～7次諧波的含量，并能克服相間干擾影響，正確測量邊相避雷器的阻性電流。

800×480彩色液晶觸摸屏,高速熱敏打印機；圖文顯示，界面直觀，便于現場人員操作和使用。
無線傳輸PT信號超過400米，按需配置可達到2000米。
適用于避雷器帶電、停電或試驗室等場所使用。
真正做到三相電流、三相電壓同時測試，提高工作效率；同時支持單相測試或二相測試，選擇方便。儀器內部只帶弱電，電壓不超過12V；電流、電壓傳感器完全隔離，安全可靠。
支持有線同步、無線同步兩種電壓基準信號取樣方式；也支持無電壓方式，通過軟件計算找到電壓基準。支持取三相或取B相電壓基準為電壓參考；也支持用感應板方式取B相電場強度為電壓參考（選配）。
內帶高能鋰離子電池，特別適合無電源場合。
配備嵌入式工業級操作系統，支持直接關機方式；配有一個USB接口，支持U盤導出數據；可外掛USB鼠標、鍵盤使用，操作方便。
內部配置4GB容量的SD卡可存儲海量試驗數據，具備數據管理、保存等功能。
配套上層管理軟件，具備歷史數據管理、數據分析、報告打印等功能。
高速的采樣頻率，先進的數字信號處理技術，抗干擾性能強，測量結果精度極高。
帶抗干擾計算功能和角度補償功能，完全解決三相互相干擾的情況。
儀器軟件強大，內置幫助文檔，附帶接線方式圖案，強光線下可以調整背景圖片和顏色，支持界面截圖存為BMP圖片等。
采用防塵、防水、防腐工程塑料密封箱，體積小，重量輕，便于攜帶。

電源：支持外接電源適配器（12V/2A）和內部電池供電模式
測量范圍：
泄漏電流（峰值）0-20mA（標配0-10mA）；

電壓（峰值）30-300V（標配30-100V）。

電場強度輸入范圍：30kV/m~300kV/m（選配）。
測量準確度：
電流：全電流>100μA時： ±2%讀數±1個字；

電壓：基準電壓信號>30V時：

有線方式： ±2%讀數±1個字；

無線方式： ±5%讀數±1個字；
測量參數：
泄漏電流全電流波形、基波有效值、峰值。

泄漏電流阻性分量基波有效值及3、5、7次有效值。

泄漏電流阻性分量峰值：正峰值Ir+ 負峰值Ir-。

容性電流基波，全電壓、全電流相角差。

電壓有效值。

避雷器功耗。
電壓基準信號取樣方式：
有線同步：40米（可擴展）

無線同步：>400米（可擴展）
電池參數：
充電時 間 > 6小時

連續工作時間 > 4小時

間斷工作時間 > 8小時
儀器尺寸：
配件箱42cm×33cm×20cm

主機36cm×26cm×14cm
儀器重量：
主機5.0kg

配件箱9.0kg

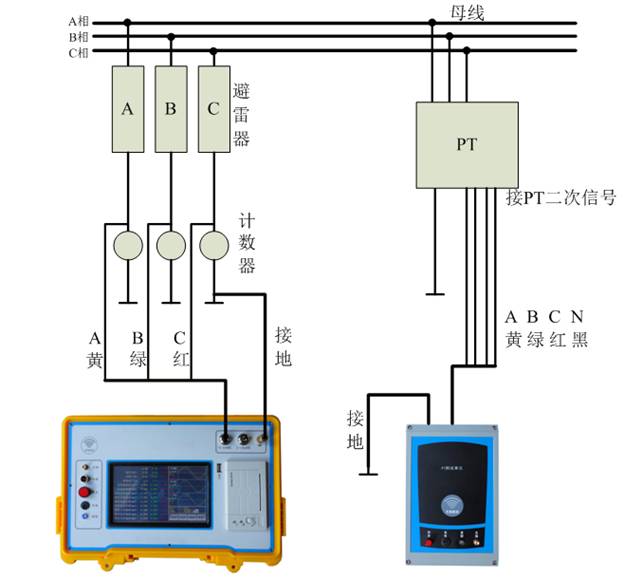

方式一：現場帶電接線方式（三相電壓取樣）

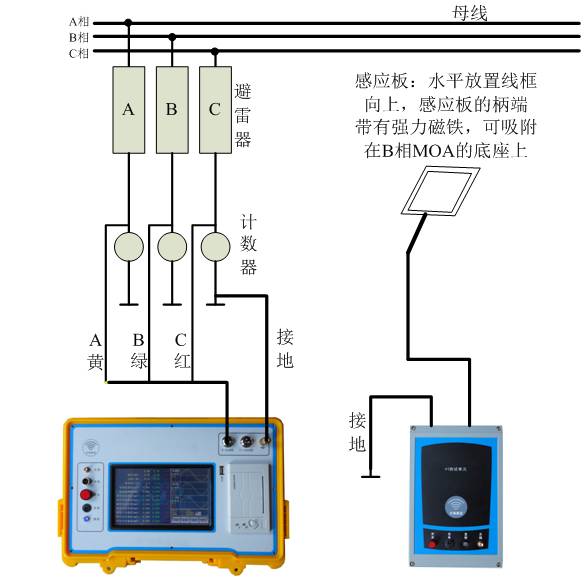

方式三：現場帶電接線方式（感應板方式取樣）

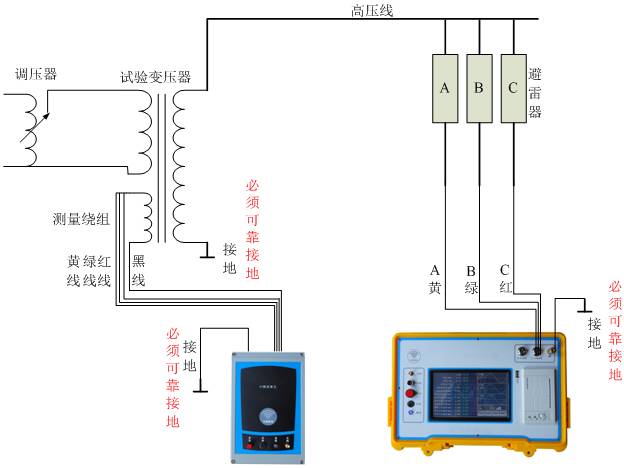

方式五：實驗室模擬接線方式（三相電壓取樣）
