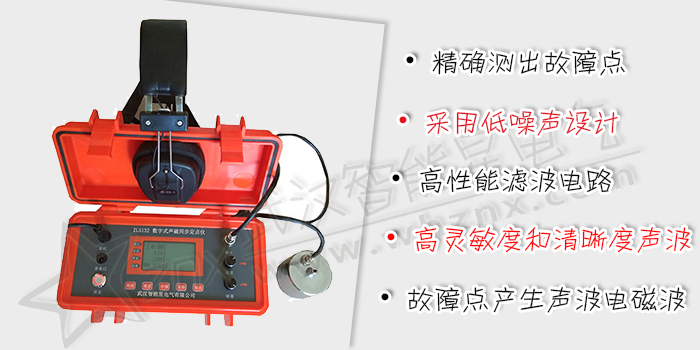

ZL5132 數字式聲磁同步定點儀

閱讀次數：4537

全數字電纜故障智能定位儀是本公司根據最新研究成果而開發的具有高抗干擾性、高靈敏度的電纜故障精確定點測試儀器。本儀器采用低噪聲設計和高性能濾波電路相結合，使用直觀的圖形顯示和操作方式，對各類電纜故障可精確、迅速地進行定點，特別是對交聯電纜和電纜封閉性故障具有獨到的測試效果，是電纜測試儀器中最新的更新換代產品。

故障點放電時會產生聲波和電磁波，聲波和電磁波之間又有一定的內在聯系，利用好它們之間的表象及聯系，可使我們方便快捷地找到故障點。

l電磁波

本定點儀可以接收電纜故障點放電產生的電磁波，在液晶屏上以光柱及數字方式連續顯示。

Ø故障預定位：將全數字電纜故障置于連續工作模式，沿地下電纜走向邊走邊觀察，連續記錄的電磁波信號，信號突然減小的地方就可能是故障的大致位置。此項功能使得故障的探測變得簡單而迅速，特別對電纜的封閉性故障的查找有很大的幫助。

Ø尋電纜路徑：沿地下電纜Z字型行走，觀察電磁波信號的變化，電磁波信號最大處為電纜正上方，電纜兩邊電磁波信號減小。由此可判斷電纜的大致路徑。

聲波

故障點放電的聲波強度以往都是通過人耳來判斷大小，而人耳的分辨率不會很高，在很多情況下不容易區分放電的聲音大小，而全數字電纜故障可以時時記錄放電聲波的大小，通過儀器來判斷大小，極大地提高了可靠性和準確性。

聲波的高靈敏度和清晰度是保證測試準確性的又一關鍵因素。全數字電纜故障采用高靈敏度的探頭拾音器和低噪聲放大技術，濾波器的帶寬可由用戶現場選擇，提高了人機之間的適應性，并能效排除環境噪聲的干擾（如風聲、車輛聲等）。

電磁波與聲波

電纜故障點的放電除產生聲音信號外，同時也發出沿電纜擴散的電磁波。全數字電纜故障可以同步接收并顯示聲波及電磁波，測出聲波和電磁波信號的時間差并以此推算出拾音器到故障點的距離。

測試方法：電磁強度法、音聽法、聲磁同步法

距離測量： 00.0-22m ，3位

同步測量：磁場/聲波

濾波器：（四段） 100Hz-1.5kHz（聲波） 270Hz-1.5kHz（濾波）
100Hz-1.0kHz（濾波） 270Hz-1.0kHz（濾波）

場強測量：條形碼顯示、數字顯示

放大范圍：聲通道>95dB

磁通道>50dB

測試精度： 0.1米

顯示方式：大屏幕液晶顯示（帶背光）

操作溫度： -20—+50℃

供電電源： 7.4V*3AH鋰電池，12小時
