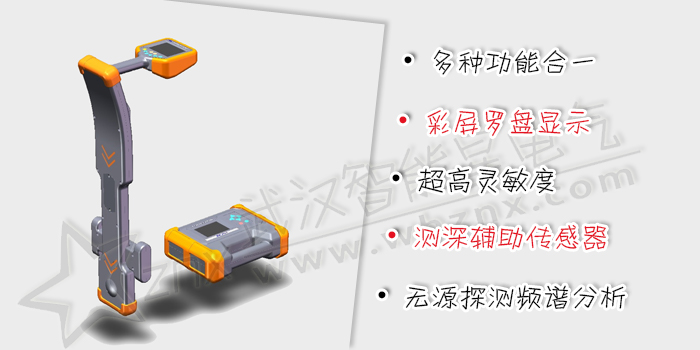

ZL2138 管線定位儀

 ZL2138管線定位儀是一套高性能專用地下電纜路徑探測及識別儀，由信號發射機和接收機組成，可用于地下電纜及金屬管線的路徑探測、深度測量和管線普查，配合多種選配附件，可以進行唯一性識別，以及管道絕緣破損和部分類型電纜故障的查找。

• 多種功能合一： 路徑探測 + 電纜識別 + A字架查障。
• 彩屏羅盤顯示：透視地下管線一覽無余。
• 超高靈敏度，2Hz超窄帶寬接收，高度抗干擾。
• 跟蹤正誤提示：排除鄰近管線干擾。
• 增強型測深：實時精準深度測量。
• 測深輔助傳感器：信號畸變提醒。
• 增強型無源探測：工頻+射被動頻測，可同時顯示多條管線。
• 無源探測頻譜分析：排除干擾頻率。
• 高性能發射卡鉗：向運行電纜耦合信號。
• 柔性卡鉗電纜唯一性識別：方便且高度可靠，且能做電流測量。
• 跨步電壓探測：對地絕緣破損查找。
• 支持訂制頻率。
• 大功率數字功放發射，全自動阻抗匹配，自動保護。
• 發射機多種信號輸出方式：直連輸出、卡鉗耦合、輻射感應。
• 發射/接收全數字化處理，穩定可靠。
• 內置大容量鋰離子電池組，欠壓自動關機，長時間無操作自動關機。
• IP65高等級防護。

1.         輸出方式：直連、卡鉗、輻射、查障升壓器

2.         輸出頻率：640Hz、1280Hz、8kHz、33kHz、82kHz、197kHz

3.         輸出功率：15W max，10檔可調

4.         阻抗匹配：全自動

5.         過壓過流保護：全自動

6.         人機界面：320×240點陣黑白LCD

7.         電源：內置鋰離子電池組，標稱7.4V，>6Ah

8.         充電器輸入：AC100-240V，50/60Hz

9.         充電器輸出：DC8.4V，2A

10.      體積：280×220×90mm

11.      質量：2.3kg

12.      防護：IP65

13.      使用條件：-25℃－60℃，<90%RH，<4500m

1.         接收方式：內置線圈、柔性卡鉗、聽診器、A字架

2.         探測模式：寬峰、窄峰、谷值、歷史曲線、頻譜

3.         主動頻率：640Hz、1280Hz、8kHz、33kHz、82kHz、197kHz

4.         被動頻段：50/60Hz工頻、4-24kHz射頻

5.         人機界面：320×240點陣彩色LCD，陽光可視

6.         電源：內置鋰離子電池組，標稱7.4V，>3Ah

7.         充電器輸入：AC100-240V，50/60Hz

8.         充電器輸出：DC8.4V，2A

9.         體積：680×120×277mm

10.      質量：2.0kg

11.      防護：IP65

12.      使用條件：-25℃－60℃，<90%RH，<4500m

•
