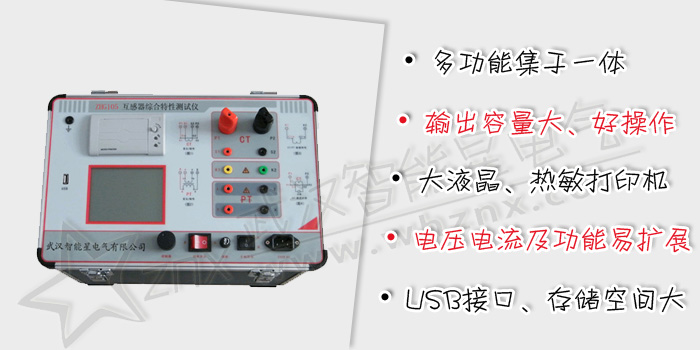

ZHG105互感器綜合特性測試儀，是一種專門為測試互感器：伏安特性、變比、極性、誤差曲線、角差比差、計算拐點和二次側回路檢查等設計的多功能現場試驗儀器。實驗時僅需設定測試電壓/電流值，設備便能夠自動升壓/升流，并將互感器的伏安特性曲線或變比、極性等實驗結果快速顯示出來，支持數據保存和現場打印，不但省去手動調壓、人工記錄、描曲線等繁瑣勞動，還能通過USB接口將測試數據上傳到電腦進行編輯保存或打印。操作簡單方便，提高工作效率，是一種性價比較高的高科技產品。
國內首創MBC電源控制技術，單相AC220V輸入電源，并且工作電源與功率電源共用一個輸入端口,設計更加科學合理,使用更加安全可靠。
注：其他同類產品工作電源與功率電源是分開輸入方式，并且還需要使用三相AC380V雙火線輸入才能滿足實驗要求，存在極大的安全隱患，容易造成使用人員觸電甚至傷亡等事故。
設備電源輸出全部為真實電壓和電流值，并且波形為標準正弦波，頻率為50-60Hz；能夠真正有效模擬互感器的真實狀態，符合國家相關檢修規定。
單機220V輸入時最大電壓輸出0-1000V(標配)/2500V(選配)/3000V(選配)/6000V(選配)，單機最大電流輸出0-600A(標配)/1000A(選配)，非常適合現場檢修使用。
可檢測CT/PT的伏安特性、變比、極性、5%和10%誤差曲線、角差比差、CT一次通流和CT退磁等項目，輕松實現一機多用。
采用單電源輸入端口；僅有8個測試端口就可完成CT/PT所有測試項目，接線方式安全簡單，非常適合現場使用，能夠有效降低勞動強度，提高工作效率；
對于CT變比測量范圍15000A/5A 、3000A/1A。PT變比測試范圍500kV：100V
注：在不需要外接升壓器或外接升流器情況下的測量范圍
采用熱敏打印機，自動篩選打印典型報告使用數據，非常適合進行現場數據對比。
可保存1000組試驗數據，掉電后可保存10年。
方便連接新式筆記本電腦。
方便現場使用。
工作電源：AC220V
輸出電壓：0-1000V(標配)/2500V(選配)/3000V(選配)/6000V(選配)
輸出電流：0-600A(標配)/1000A(選配)
對于電流互感器(CT):
伏安特性測試 、變比測試、 極性判別、 5％和10％誤差曲線 、一次通流試驗 、退磁、工頻交流耐壓測試 (標配)
角差比差測試 (選配)。
對于電壓互感器（PT）：
伏安特性測試 、變比測試 、極性判別 、工頻交流耐壓測試、 退磁 (標配)
角差比差測試(選配)。
工作電源: AC220V (50～60Hz)
伏安輸出電壓: 0-1000V(標配)/2500V(選配)/3000V(選配)/6000V(選配)
伏安輸出電流: 0-15 A
變比輸出電流: 0-600A(標配)/1000A(選配)
伏安測量精度: < 0.5%
變比測量精度: < 0.5%
角差測試精度: 4分 (選配)
比差測試精度: 0.1級 (選配)
工作溫度: －10～50℃
重量(Kg): 22
