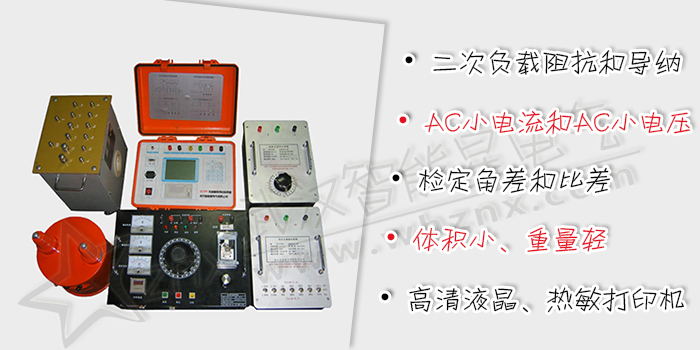

ZCTPT 互感器現場校驗裝置

閱讀次數：8725

DL/T 596-2005 《電力設備預防性試驗規程》

ZCTPT 互感器現場校驗裝置使用手冊.pdf

互感器現場校驗、互感器校驗儀、電流互感器

ZCTPT型互感器校驗儀，是一種新穎的自動化檢測儀器，它運用先進的電子技術，對互感器的誤差信號直接采極分解，并經適當運算后，將互感器的百分點、同相誤差、正交誤差同時以數字量顯示出來。儀器操作簡便，讀數直觀，測量迅速，能降低電能消耗，減輕勞動強度；體積小，重量輕，便于攜帶和現場測試；儀器能在5%定額工作電流（電壓）下進行測試；另外要求本公司也能生產檢測S級電流互感器和二次電壓為100/3V的電壓互感器校驗儀，此時儀器能在1%額定工作電流下測量電流互感器的誤差；在檢測過程中儀器能方便地隨時進行自校，以保證儀器的精度；關鍵元器件使用進口組件，質量穩定可靠，廣泛用于計量、供電等部門和互感器生產廠家，是開展互感器檢測的理想儀器。

ZCTPT型互感器校驗儀，和用于檢定準確度級次0.01級至10級,額定二次電流為5A、1A電流互感器和額定二次電壓為100V、100/ V、150V（100/3V、220V）的電壓互感器。測量結果直接數字顯示,并可為用戶配上RSC232接口,方便地與計算機相聯。

在檢定互感器時，儀器可以隨時測量被檢互感器次級回路的阻抗或?qū)Ъ{的有功分量和無功分量。

在檢定互感器時，儀器能自動指示極性。當極性錯誤時，儀器能自動切斷差流（差壓）回路，確保儀器輸入電路安全。并發出報警，提示檢定人員注意。

設備可以作為直角坐標系交流電位計使用，測量交流小電流或交流小電壓。

設備可以與隔離PT及操作箱一起測量電壓互感器的二次壓降。

在檢定互感器時，儀器可以用標準電流互感器或標準電壓互感器作標準，也可以用雙級電流互感器，雙級電壓互感器或感應分壓器作比例標準。

設備可以用整體法或元件法進行周期檢定。

采用320×240點陣液晶，可視范圍大，帶長壽命背光照明，方便使用；
全中文操作界面，界面美觀；
百分表、比差、角差采用特大字體顯示，方便用戶觀測；
完全滿足JJG314-1993和JJG314-1994要求，自動采樣；
自動判斷極性錯誤，變比錯誤；
上位機軟件具有虛擬儀器開放功能；
徹底解決S級測量問題；
自動切換量程；
采用先進獨特電路和DSP技術完美結合，徹底解除阻容移相電路不穩定的問題。
功耗：＜ 15VA（不帶微型打印機）＜ 25VA（帶微型打印機）
諧波抑制比: ＞ 40db
外形尺寸：260mm（長）×350mm (寬)×150mm（高）
重量：6Kg

1.設備使用環境

(一) 溫度:5℃--40℃ 相對濕度:<80%(25℃) 海拔高度:<2500m 電源頻率:50Hz±0.5 Hz 電源電壓:220V±5V

(二) 測量范圍:

同相分量(%): 0.0001～200.0 分辨率:0.0001

正交分量(分):0.001～700.0 分辨率:0.001

阻抗(Ω): 0.0001～20.0 分辨率:0.0001

導納： 0.0001～20.0 分辨率:0.0001

(一) 基本誤差:

同相分量:ΔX=±（X×2%＋Y×2%）±Dx (有1級可選)

正交分量:ΔY=±（X×2%＋Y×2%×34.48）±Dy (有1級可選)

“X”、“Y”——儀器的顯示值

“Dx,Dy”——儀器的量化誤差

Dx=2,Dy=5

（3）、百分表：2級(有1級可選)

2. 工作范圍：

（1）、電流：（1%－149%）I_n （I_n =5A）

（5%－149%）I_n （I_n =1A）

（2）、電壓：（5%－149%）U_n （U_n =100V，150V，100V/）

（5%－149%）U_n （U_n =100V/3）

3. 工作負荷：

（1）、電流：T_O對T_X＜0.12Ω cosΦ=1

（2）、電壓：a對x＜0.25VA （100V）

4.極性錯誤指示

額定工作電流（電壓）的5%以上，誤差超過180%時，應對如極性指示。

注意：如果大于額定工作電流（電壓）的10%以上，仍未出現應有的極性指示，說明有故障，請不要再增加電流（電壓），以免燒壞儀器。

5.變比錯誤指示：

額定工作電流（電壓）的5%以上，誤差超過30%而小于180%時，應有變比錯誤指示。

6. 絕緣和耐壓試驗及說明：

端子TX（）端子相通

電源插座對外殼能承受1.5kV,1min耐壓
