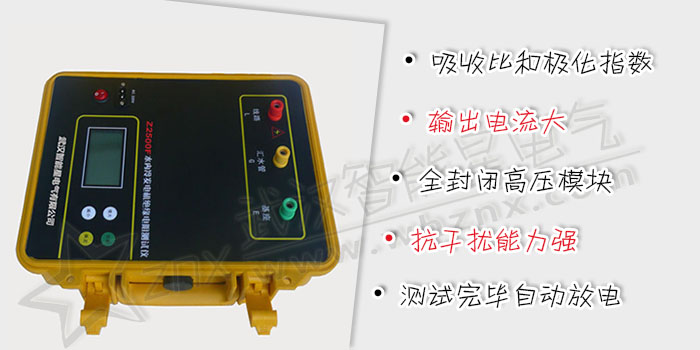

Z2500F 水內冷發電機絕緣電阻測試儀

閱讀次數：3136

DL/T 474-2006 《現場絕緣試驗實施導則》

Z2500F 水內冷發電機絕緣電阻測試儀使用手冊.pdf

水內冷發電機、水內冷發電機絕緣、絕緣電阻測試儀

水內冷發電機絕緣電阻測試儀專用于水內冷發電機的絕緣測量試驗，同時也可用于試驗室或現場做其它材料的絕緣測試。

儀器輸出電流大于20mA，輸出電壓最大2500V。內含高精度微電流測量系統、數字升壓系統。只需要用一條高壓線和一條信號線連接試品即可測量。

測量自動進行，結果由大屏幕液晶顯示，并將結果進行存儲。

有多種電壓輸出選擇，測量電阻量程范圍可達0～200GΩ，電阻量程范圍可自動轉換，并有相應的指示。
兩種方式同步顯示絕緣阻值。機械指針采用超薄型張絲結構抗震能力強。機械指針的采用可容易觀察絕緣電阻的變化范圍，點陣液晶屏的采用可指導用戶操作儀表并可精確得出測量結果。
機械表頭與液晶屏合二為一。雙刻度顯示，量程自動轉換。彩色刻度易于讀識，并有LED顯示相應色彩。
采用嵌入式工業單片機和實時操作軟件系統。自動化程度高、抗干擾能力強，儀器可自動計算吸收比和極化指數，無須人工干預。
操作界面友好，各種測量結果具有防掉電功能，可連續存儲20次的測量結果。
儀表產生高壓時，有提示音輸出。
內置殘留高壓放電電路，測試完畢可自動放掉被測設備上的殘留高壓。
交直流兩用，配置可充電池和交流適配器。
儀表采用便攜式設計，便于野外操作。
高壓短路電流≥3mA，是測量大型變壓器、互感器、發電機、高壓電動機、電力電容、電力電纜、避雷器等絕緣電阻的理想測試儀器。

型號		Z2010
輸出電壓		500V DC	1000V DC	2500V DC	5000V DC
精度	溫度	23℃±5℃
	絕緣電阻	1MΩ～20GΩ ±5％	2MΩ～40GΩ ±5％	5MΩ～100GΩ ±5％	10MΩ～200GΩ ±5％
	輸出電壓	4MΩ～20GΩ 0～+10％	8MΩ～40GΩ 0～+10％	20MΩ～100GΩ 0～+10％	40MΩ～200GΩ 0～+10％
高壓短路電流		≥3mA
工作電源		8節AA型充電電池，外置充電適配器
工作溫度及濕度		-10℃～40℃，最大相對濕度85％
保存溫度及濕度		-20℃～60℃，最大相對濕度90％
絕緣性能		電路與外殼間電壓為1000V DC時，最大2000MΩ
耐壓性能		電路與外殼間電壓為2500V AC時，承受1分鐘
尺寸		230mm×190mm×90mm (L×W×H)
重量		2KG
