GTB系列干式試驗變壓器

閱讀次數：6511

GTB - [容量（kVA）]/[輸出電壓（ kV）] 干式試驗變壓器
常規型號	1.5/50	3/50	5/50	10/50
15/50	20/50	25/50	30/50	5/100
10/100	15/100	20/100	25/100	15/120
20/120	25/120	30/120
說明：以上是常規型號，也可以按照客戶特定參數定制。

GB 1094.11-2007 《電力變壓器第11部分：干式變壓器》

GTB系列干式試驗變壓器使用手冊.pdf

高壓試驗變壓器、電力高壓試驗變壓器、超輕型高壓試驗變壓器、串級式高壓試驗變壓器、交直流高壓發生器、高壓升壓器、高壓耐壓機、高壓耐壓儀、干式試驗變壓器

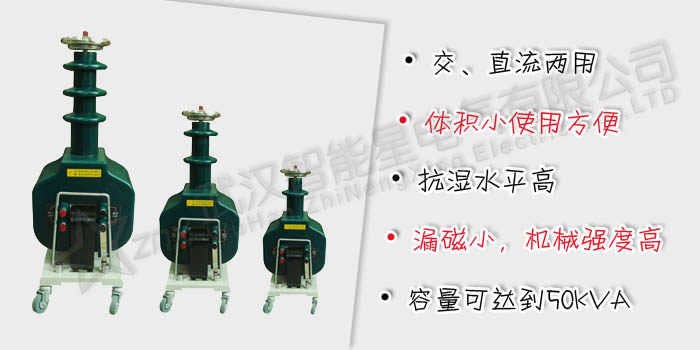

GTB系列干式試驗變壓器利用先進的生產設備，采用線圈繞組環氧真空澆注及CD型鐵芯的新工藝，和同類產品油浸式變壓器相比，明顯地降低重量，減少體積，在質量上提高了絕緣強度和抗濕程度，并有效地削弱了漏磁而大大加強。

方便等特點，特別適用于現場操作使用，是國內更新換代的新型交直流兩用高壓試驗變壓器。
本系列產品適用于電力系統及各電力用戶的現場檢測各種電氣設備的絕緣性能試驗、電器產品的直流高壓小電流的各種電壓系統或裝置中的高壓電源。
特別適用于電力系統、工礦企業、科研部門等對各種高壓電氣設備、電器元件、絕緣材料進行工頻或直流高壓下的絕緣強度試驗。是高壓試驗中必不可少的重要設備。

阻抗電壓: ≤12 %
輸出電壓波形: 正弦波
表面溫升: ＜55 ℃
空載損耗: ＜0.4 %
允許連續運行時間: 1小時
間續運行時間: 長時

規格型號	容量	輸入電壓	輸出高壓	輸出電流	輸出直流高壓	重量
規格型號	( kVA )	( V )	( kV )	( mA )	( kV )	( kg )
GTB-1.5/50	1.5	200 或 400	50	30	70	15
GTB-3/50	3			60		20
GTB-5/50	5			100		30
GTB-10/50	10			200		40
GTB-15/50	15			300		50
GTB-20/50	20			400		55
GTB-25/50	25			500		60
GTB-30/50	30			600		65
GTB-5/100	5	200 或 400	100	50	140	60
GTB-10/100	10			100		65
GTB-15/100	15			150		70
GTB-20/100	20			200		75
GTB-25/100	25			250		80
GTB-15/120	15		120	125		85
GTB-20/120	20			160		90
GTB-25/120	25			200		95
GTB-30/120	30			250		100
串級變6/100	3kVA/50kV串6kVA/50kV
串級變6/150	3kVA/75kV串6kVA/75kV
注：以上提供的目錄，為本公司的通用型干式試驗變壓器，如有特殊規格，也可根據用戶提供的參數和要求設計生產，以滿足用戶的需要。
