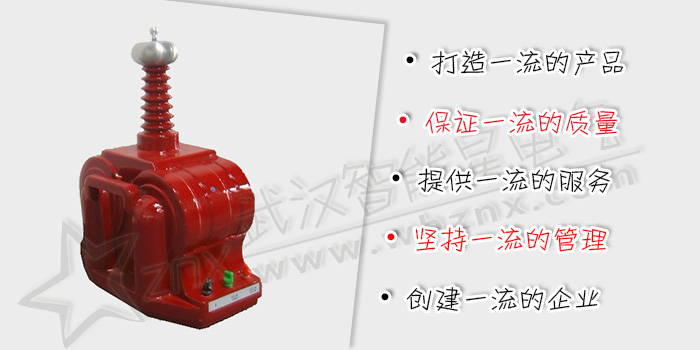

ZY98 自升壓器精密電壓互感器

閱讀次數：3212

ZY98	-S10G1	10KV/0.01
	-S10G2	10KV/0.02
	-S10G3	10KV/0.05
	-S6,10G1	6,10KV/0.01
	-S6,10G2	6,10KV/0.02
	-S6,10G3	6,10KV/0.05
	-S35G1	35KV/0.01
	-S35G2	35KV/0.02
	-S35G3	35KV/0.05

JJG 1021-2007 《電力互感器檢定規程》

ZY98 自升壓器精密電壓互感器使用手冊.pdf

35kV，0.05級電壓互感器是高電壓等級，高準確度的電壓互感器，可實現，校驗35kV， 0.1級以下的電壓互感器，在二次電壓為100V時可帶0.2VA的二次負荷。

1．額定電壓比：35 kV /100V、35kV/ 根3/100/根3 V
2．額定二次容量：0.2VA, 0.07VA, 0.02VA CosФ=1.0
3．準確度級別： 0.05級 、0.1級 即在額定負荷的情況下，當電壓為80%Un至120% Un的范圍內，比差不大于±0.02%，角差不大于±0.6'，當電壓為50% Un 時，比差不大于±0.03%，角差不大于±0.9'，當電壓為20% Un時，比差不大于±0.04%，角差不大于±1.2'。（實際誤差不大于誤差限值的70%）
4．試驗電壓一次繞組感壓耐壓為1.2 Un，1分鐘，二次繞組對地，工頻耐壓2KV，1分鐘
5．額定頻率；50Hz
