ZTS-35KV 電纜交流耐壓及振蕩波局放測試系統(交流)

目前對電力電纜檢修的管理，主要是依據《電力設備交接和預防性試驗規程》所規定的項目和試驗周期，定期在停電狀態下進行絕緣性能試驗。其中變頻串聯諧振試驗由于試驗狀況接近電纜的運行工況，因此成為國內目前應用最廣泛的試驗方法。

但大量試驗及經驗表明，串聯諧振耐壓試驗無法對電纜整體絕緣的狀態進行定量評估，一些通過串聯諧振耐壓試驗的高壓電纜在短期內仍有放電擊穿的現象。經過長期對高壓電纜的研究試驗和實踐，認為局部放電是電纜絕緣故障的先兆，有效檢測局部放電是提高電纜狀態檢修水平的一種重要途徑。

振蕩波電纜局放診斷與定位系統是電力電纜“狀態檢修”的一種新方法。但此方法是先對XLPE電纜施加直流電壓，利用形成的阻尼振蕩波條件下的局放進行診斷與定位；而XLPE 電纜的直流耐壓試驗容易引起電荷積聚，電荷積聚對電纜是有隱性傷害并且也易于產生假局放信號，此方法的使用是值得進一步探討的。因此我們開發出交流衰減阻尼振蕩波局放測試裝置, 本裝置采用交流高壓源，在交流變頻串聯諧振耐壓裝置上，附加峰值同步信號使串聯諧振回路在峰值時停止功率輸出，并同時閉合高壓電子開關，形成振蕩波阻尼振蕩，進行電纜局部放電測試。可以可靠地發現電纜及電纜接頭的微弱絕緣缺陷，并且可以準確定位。

此裝置既可以在現場進行阻尼振蕩波條件下的電纜局放測量及定位，亦可以按現行標準（規程）進行電纜的現場交接及預防性串聯變頻諧振交流耐壓試驗，一機兩用，大大提高了設備使用效率。

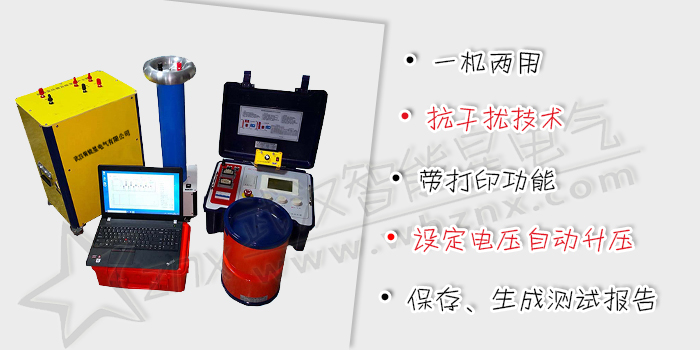

•  采用交流串聯諧振升壓+振蕩波測試局放的方法、設備合二為一，
• 一套設備既可完成局放試驗又可做交流耐壓試驗，一機兩用。交流耐壓試驗符合現有規程
• 適用于新電纜（投運前）交接試驗及老電纜（停電后）預防性試驗。
• 遵循IEC60270標準測量電纜局放量。
• 對電纜局放點進行距離測量。
• 測量電纜接頭位置及全長距離。
• 變頻主機可以根據國網的相關規程設定電壓自動升壓，筆記本系統自動采集數據，簡單方便。
• 采用硬件和軟件相結合抗干擾技術,可有效去除外部干擾。
• 軟件專家系統，同時顯示局部放電波形、放電量和測試電壓等參數，對測試數據進行實時保存、生成測試報告及打印等功能。　　　

• 試品電容量：≤0.6ｕF.
• 最高試驗電壓：AC 55kV
• 阻尼振蕩波頻率范圍：30～300Hz
• 變頻串聯諧振耐壓試驗頻率范圍：30～300Hz
• 局放測試范圍：10PC～20nC ，
• 局放定位精度：1％
• 適用電纜規格：電壓35kV及以下等級，300mm2截面電纜3公里

•
