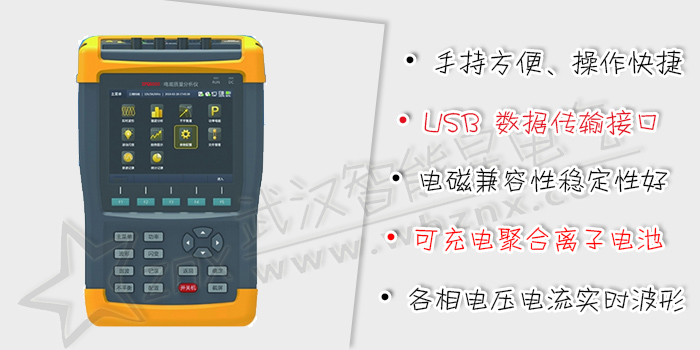

機械
|
環境
|
||
|
尺寸
|
263*168*65mm
|
工作環境
|
0℃~+45℃，濕度 90rh%以下
|
|
重量
|
2.0kg
|
存儲環境
|
-20℃~+50℃，濕度 95rh%以下
|
|
電源
|
存儲
|
||
|
適配器輸入
|
110V-240V，50Hz
|
類型
|
TF 卡
|
|
適配器輸出
|
15V，3A
|
容量
|
32G
|
|
電池
|
可充電聚合物鋰離子電 池，
5000mAh
|
標準
|
|
|
電池工作時
間
|
≥6h
|
測量方法
|
IEC 61000-4-30
|
|
電池充電時
間
|
最小 5h（環境溫度 25℃）
|
測量性能
|
IEC 61000-4-30 A 級
|
|
省電功能
|
液晶背光亮度可調，待機時間可調
|
閃變
|
IEC 61000-4-15
|
|
顯示
|
諧波
|
IEC 61000-4-7
|
|
|
尺寸
|
112.8×84.6mm
|
功率分解
|
IEEE 1459
|
|
色彩
|
26 萬色
|
串擾
|
|
|
分辨率
|
640×480
|
電壓輸入端
之間
|
標稱頻率下為-60dB
|
|
亮度
|
最大亮度 350 cd/m²(Typ.)，亮度
可調
|
電壓與電流
輸入端
|
標稱頻率下為-95dB
|
|
對比度
|
500:1（Typ）
|
共模抑制
|
|
|
可視角度
|
70/70/50/70 (Typ.)(CR ≥ 10)
|
CMRR
|
>60dB
|
|
電磁兼容性
|
環境可靠性
|
||
|
標準
|
等級 4：GB/T 17626.2-2006 靜電 放電抗擾度
|
標準
|
GB/T 2423.1-2008 低溫
|
|
等級 3：GB/T 17626.3-2006 射頻 電磁場輻射抗擾度
|
GB/T 2423.2-2008 高溫
|
||
|
等級 3：GB/T 17626.4-2008 電快 速瞬變脈沖群抗擾度
|
GB/T 2423.4-2008 交變濕熱
|
||
|
等級 3：GB/T 17626.5-2008 浪涌 （沖擊）抗擾度
|
GB/T 2423.5-1995 沖擊
|
||
|
等級 3：GB/T 17626.8-2006 工頻 磁場抗擾度
|
GB/T 2423.10-2008 振動
|
||
|
等級 3：GB/T 17626.9-1998 脈沖
磁場抗擾度 s
|
GB/T 2423.22-2002 溫度變化
|
||
|
|
等級 3：GB/T 17626.12-1998振蕩
波抗擾度
|
|
|
|
符合標準
|
GB 4793.1-2007/IEC 61010-1:2001，《測量、控制和實驗室用電氣設備的安全要求》
第一部分：通用要求。安全等級：CATIII 1000V/CATIV 600V |
||
|
香蕉輸入端
|
CATIII 1000V/CATIV 600V
|
||
|
功能
|
參數類型
|
參數項
|
|
錄波及
統計記錄
|
實時波形
|
A、B、C、N 各相電壓電流實時波形
|
|
電壓電流頻率
|
頻率值、電壓有效值、電壓相位角、電壓正峰值、電壓負峰值、電流有效值、電流相位角、電流正峰值、電流負峰值
|
|
|
功率和電能
|
有功功率、無功功率、視在功率、功率因數、1~63次諧波功率
|
|
|
電壓諧波
|
THD、DC、1-63 次諧波幅值、1-63 次諧波相位角、1-63 次諧波含有率、0-62次間諧波幅值、0-62次間諧波含有率，1-35次高次諧波幅值、1-35次高次諧波含有率 |
|
|
電流諧波
|
THD、DC、1-63 次諧波幅值、1-63 次諧波相位角、1-63 次諧波含有率、0-62次間諧波幅值、0-62次間諧波含有率，1-35次高次諧波幅值、1-35次高次諧波含有率 |
|
|
諧波功率
|
THD、DC、1-63 次諧波功率
|
|
|
閃變
|
PST（短閃變）、PLT（長閃變）
|
|
|
不平衡
|
正序電壓、正序電流、負序電壓、負序電流、零序電壓、零序電流、
電壓負序不平衡度、電流負序不平衡度、電壓零序不平衡度、電流零序不平衡度
|
|
|
事件記錄
|
電壓暫升、電壓暫降、電壓中斷、沖擊電流、短閃變越限、長閃變越限、電壓上越限、電壓下越限、頻率上越限、頻率下越限、穩態電壓波動、電壓不平衡越限、電壓 THD 越限、電壓諧波越限、電流 2-25 次諧波越限 |
|
參數
|
類型
|
描述
|
|
頻率
|
標稱頻率
|
50Hz
|
|
測量方式
|
由 10個周期運算
|
|
|
分辨率
|
0.001Hz
|
|
|
測量寬度
|
42.5Hz-57.5Hz
|
|
|
測量精度
|
±0.001Hz
|
|
|
電壓有效值
|
測量方式
|
由 10/12 個周期的方均根值計算
|
|
分辨率
|
0.001V
|
|
|
測量范圍
|
1V - 1000V
|
|
|
測量精度
|
標稱電壓的 0.1%
|
|
|
電流有效值
|
測量方式
|
由 10/12 個周期的方均根值計算
|
|
分辨率
|
0.001A
|
|
|
測量范圍
|
不同互感器范圍不同
|
|
|
測量精度
|
0.1%+CT 精度 |
|
|
功率
|
測量方式
|
有功功率：10 周波電壓電流瞬時值積的平方視在功率：10 周波電壓有效值乘電流有效值無功功率：視在功率平方減有功功率平方開方 功率因數：有功功率與視在功率比值
|
|
分辨率
|
0.001W
|
|
|
測量范圍
|
視電壓量程和電流互感器量程而定
|
|
|
測量精度
|
0.5%+CT 精度 |
|
|
電壓、電流諧波
|
測量方式
|
符合 IEC61000-4-7，分析窗口幅度 10 個周期
|
|
測量類型
|
有效值、含有率、相位角
|
|
|
次數/頻率
|
50 次/50Hz-3150Hz
|
|
|
測量精度
|
電壓諧波大于 1%標稱值時：誤差小于 1%讀數
電壓諧波小于 1%標稱值時：誤差小于 0.05%標稱電壓值電流諧波大于 3%標稱值時：誤差小于 1%讀數+CT 精度 電流諧波小于 3%標稱值時：誤差小于 0.05%電流量程+CT 精度 |
|
|
電壓、電流間諧波
|
測量方式
|
符合 IEC61000-4-7，分析窗口幅度 10 個周期
|
|
測量類型
|
有效值、含有率、相位角
|
|
|
次數/頻率
|
50 次/25Hz-3150Hz
|
|
|
測量精度
|
電壓諧波大于 1%標稱值時：誤差小于 1%讀數
電壓諧波小于 1%標稱值時：誤差小于 0.05%標稱電壓值電流諧波大于 3%標稱值時：誤差小于 1%讀數+CT 精度 電流諧波小于 3%標稱值時：誤差小于 0.05%電流量程+CT 精度 |
|
|
諧波功率
|
測量方式
|
符合 IEC61000-4-7，分析窗口幅度 10 個周期
|
|
測量類型
|
有效值、含有率、相位角
|
|
|
次數/頻率
|
50 次/50Hz-3150Hz
|
|
|
測量精度
|
電壓電流諧波大于 1%標稱值時：誤差小于 1%讀數+CT 精度 電壓電流諧波小于 1%標稱值時：誤差小于 0.05%標稱值+CT 精度 |
|
參數
|
類型
|
描述
|
|
電壓、電流高次諧波
|
測量方式
|
符合 IEC61000-4-7，分析窗口幅度 10 個周期
|
|
測量類型
|
有效值、含有率、相位角
|
|
|
次數/頻率
|
35 次/2100Hz-8900Hz
|
|
|
測量精度
|
電壓諧波大于 1%標稱值時：誤差小于 1%讀數
電壓諧波小于 1%標稱值時：誤差小于 0.05%標稱電壓值電流諧波大于 3%標稱值時：誤差小于 1%讀數+CT 精度 電流諧波小于 3%標稱值時：誤差小于 0.05%電流量程+CT 精度 |
|
|
不平衡度
|
測量方式
|
電壓負序不平衡度：負序電壓與正序電壓比值電壓零序不平衡度：零序電壓與正序電壓比值電流負序不平衡度：負序電流與正序電流比值
電流零序不平衡度：零序電流與正序電流比值
|
|
分辨率
|
0.001%
|
|
|
測量精度
|
電壓不平衡度：±0.2%
電流不平衡度：±0.5%
|
|
|
閃變
|
測量項
|
短閃變（PST）、長閃變（PLT）
|
|
測量方式
|
根據 IEC61000-4-15 標準計算 PST（10 分鐘）PLT（2 小時）
|
|
|
測量量程
|
0 - 20
|
|
|
測量精度
|
±5%
|
