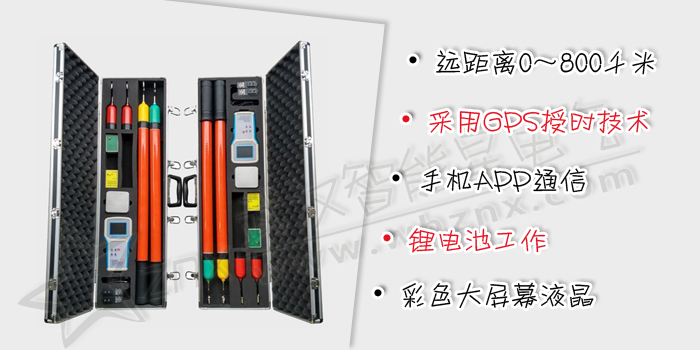

ZMHX 衛星高壓無線語音核相儀

ZMHX 衛星高壓無線語音核相儀（以下簡稱“儀器”）用于遠距離（相距300米～800千米）核對高壓相位是否同相，相序顏色是否標注正確。也可用于近距離并網或環網核相。儀器適合1V～220KV輸電線路帶電作業和二次側帶電作業，具有高壓驗電功能。
儀器采用無線傳輸技術，操作安全可靠，使用方便，克服了有線核相器的諸多缺點。儀器采用GPS授時技術，兩臺（或多臺）儀器可以相隔幾百公里核相。儀器采用低功耗藍牙技術與手機APP建立連接，兩臺（或多臺）儀器可以通過兩臺（或多臺）手機相互通訊,所有的數據交互都在自建的服務器上完成。

發射器可以判斷線路是否帶電，測量線路相位和頻率，并將測量數據發送給主機，主機由GPS授時后同時測量，計算兩臺主機相位差值即為兩線路相位差值，判斷兩線路同異相。
儀器測量原理的核心是兩主機同步測量的時間差異，采用GPS授時將兩主機的時間同步，其同步差異小于10納秒。由此引入的相位誤差小于0.1度。

1、相位差準確度：誤差≤5°。
2、頻率準確度：±0.1HZ。
3、電壓測量范圍為1V～220KV。
4、發射器和接收主機的最大傳輸視距約100米。
5、結果判斷（同相、異相）采用A級標準，相位差≥30°為異相，相位差＜30°為同相。
6、兩GPS主機測量距離300米～800千米。
7、根據GPS信號強弱自動切換GPS模式和授時模式。
8、真人語音提示測量結果和操作步驟。
9、302*240彩屏同時顯示線路相位差、頻率、矢量圖、電池電量、測量時間、經緯度、衛星數量、GPS信號強度等信息。
10、無操作1小時自動關機。
11、發射器和接收器均內置可充電鋰電池，且電池可拆卸更換。
12、主機電池容量為2600mAH，發射器電池容量為350mAH。
13、高壓測量時泄漏電流<10uA。
14、發射器工作功耗<0.1W，接收主機工作功耗<0.3W。
15、工作環境：-35℃--- +45℃ 濕度≤95%RH。
16、儲存環境：-40℃--- +55℃ 濕度≤95%RH。
17、整機重量：約11KG。
18、儀器包裝尺寸：長89cm*寬26cmm*高11cm*2個。

•
