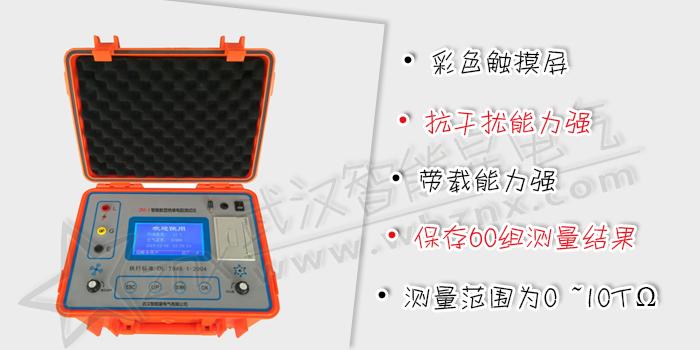

ZM-3 智能數顯絕緣電阻測試儀

閱讀次數：9000

型號功能	ZM-3201	ZM-3200	ZM-3203	ZM-3210
模擬指針數顯	●	●	●	●
電壓0V任意調節	●	●	●	●
環境溫度測量	●	●	●	●
環境濕度測量	●	●	●	●
可選中英文系統	●	●	●	●
RS232可轉USB	●	●	●	●
大容量鋰電池	●	●	●	●
測量時間任意選擇	●	●	●	●
被試品帶電提示	●	●	●	●
儀器提示關機	●	●	●	●
吸收比激化指數	●	●	●	●
測量泄露電流	●	●	●	●
測量吸收電容	●	●	●	●
最高電壓等級5KV	●		●
最高電壓等級10KV		●		●
內置打印機			●	●

DL/T 845-2004 《電阻測量裝置通用技術條件系列標準》

ZM-3 智能數顯絕緣電阻測試儀使用手冊.pdf

1）采用微電腦控制，菜單操作，大屏幕液晶LCD點陣顯示，性能穩定，屬智能化儀表。
2）抗干擾能力強，適合在強電磁干擾環境中測量。
3）有50V、100V、250 V、500V、1.0kV、2.5kV、5.0kV、10.0kV共8個電壓輸出檔。（5KV的7個檔位）
4）輸出高電壓同時也可0V起全范圍連續調節。
5）自動測量R15、R60、R600，自動計算吸收比、極化指數，同時顯示泄漏電流和吸收電容。
6）帶載能力強，短路電流約5mA。
7）測量范圍最大為0 ~10TΩ，自動切換量程。
8）可測量泄露電流和電容功能。
9）模擬條指針與數字顯示相結合，形象的表明數據的變化趨勢及準確的測量結果。
10）隨時顯示測試時間，且每隔15秒蜂鳴器自動鳴叫提示。
11）測試前若檢測到試品帶電，則給出帶電電壓和相關提示。
12）能設置測試時間，達到預定的測試時長后，自動停止測量。
13）測量完畢自動泄放高壓，高壓泄放時間不超過30秒。
14）自動測量環境溫度、空氣濕度及每次測試的日期與時間。
15）能保存60組測量結果，且數據20年可不丟失。
16）自帶RS232串行接口，能與計算機數據通信。
17）內置微型打印機，可打印測量結果，免抄表工作。（可選）
18）非測試狀態下，5分鐘無任何操作，儀器提示關機。
19）具有全面完善的保護功能，工作可靠性高。

額定測試電壓	50V ~ 5.0KV、 50V ~ 10.0KV
測量范圍	0 ~ 10TΩ
輸出電壓誤差	±5%
短路電流	約5mA
準確度等級	5.0級
下半量程范圍基本誤差	±( 5%·Rx + 1d )
上半量程范圍基本誤差	±( 10%·Rx + 2d )
高壓顯示誤差	±( 5%·Ux + 1d )
泄漏電流顯示范圍及誤差	0.1nA~9.9mA 5%
吸收電容顯示范圍及誤差	0.1pF~99μF 5%
溫度測量誤差	±0.5℃
空氣濕度測量誤差	±2%RH
供電電源	14.8V 鋰電
電池一次充電使用時間	30天每天10次DAR和5次PI測試
絕緣電阻	> 500 MΩ（測試線與機殼間）
耐壓	AC10.0kV 50Hz 1min （測試線與機殼間）
工作溫度與濕度	0℃ ~ + 40℃ < 85%RH
貯存溫度與濕度	- 20℃ ~ + 50℃ < 90%RH
外形尺寸	300（L）×270（W）×150（H）（mm）
重量	≈ 4.5kg
