ZGF系列智能直流高壓發生器

閱讀次數：7164

DL/T 962-2005 《高壓介質損耗測試儀通用技術條件》

ZGF系列智能直流高壓發生器使用手冊.pdf

直流高壓發生器廣泛適用于氧化鋅避雷器、磁吹避雷器、電力電纜、發電機、變壓器、斷路器等電氣設備直流高壓試驗。

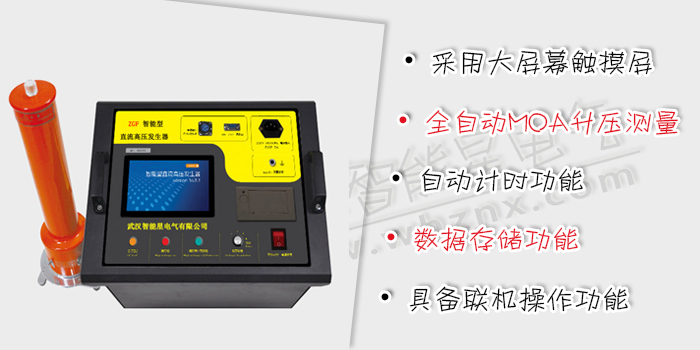

全智能系列直流高壓發生器主要技術特點及功能：

1、采用大屏幕觸摸液晶顯示屏，并具有人機對話功能；

2、全自動MOA升壓測量功能：重復性好，精度高；

3、自動升壓功能：預設試驗電壓，輸出電壓可恒壓保持；

4、自動計時功能：對試驗標準電壓加壓時間進行預設置，升到試驗標準電壓后自動計時，計時完畢自動降壓；

5、高壓過壓整定采用微處理器比較，精度高，可靠性好

6、保留手動試驗模式；

7、數據存儲功能：可即時捕獲試驗參數和自動保存試驗結果；

8、根據電磁兼容性理論，采用特殊屏蔽、多級隔離和接地等保護措施有機結合，設備在承受額定電壓放電時不損壞；

9、全智能系列直流高壓試驗器具備聯機操作功能，已內置聯機控制軟件。上位機（如配備PC機）安裝控制軟件及配套通訊電纜（選配項目）即可實現聯機控制。

1、采用大屏幕觸摸液晶顯示屏，并具有人機對話功能；

2、全自動MOA升壓測量功能：重復性好，精度高；

3、自動升壓功能：預設試驗電壓，輸出電壓可恒壓保持；

4、自動計時功能：對試驗標準電壓加壓時間進行預設置，升到試驗標準電壓后自動計時，計時完畢自動降壓；

5、高壓過壓整定采用微處理器比較，精度高，可靠性好

6、保留手動試驗模式；

7、數據存儲功能：可即時捕獲試驗參數和自動保存試驗結果；

8、根據電磁兼容性理論，采用特殊屏蔽、多級隔離和接地等保護措施有機結合，設備在承受額定電壓放電時不損壞；

電壓測量精度	數顯表±（1.0 %讀數±1）
電流測量精度	數顯表±（1.0%讀數±1）
波紋系數	≤0.5％
電壓調節精度	≤1％
電壓穩定度	隨機波動，電源電壓變化±10%時≤1％
電壓、電流測量	4位半數顯表
過壓保護	撥碼設定，誤差±1%
過載能力	空載電壓可超出額定電壓10％使用十分鐘最大充電電流為1.5倍額定電流
電源	單相交流50赫茲220伏±10％
工作方式	間斷使用
工作方式	一次連續時間最長為30分鐘
工作環境	溫度：-10～45℃
	相對濕度：不大于90％
	海拔高度：1500米以下
帶電容負荷能力	被試品電容量無限制
帶電容負荷能力	可用1.5倍的額定電流充電
結構特點	高品質絕緣材料倍壓筒
結構特點	空氣絕緣、無泄漏之慮
操作箱特點	高精度0.75U_DC--1mA單觸按鈕（精度≤1.0％）最適合氧化鋅避雷器試驗
	過壓保護采用智能設置，一目了然
	立臥兩用型國際標準機箱,現場更方便
