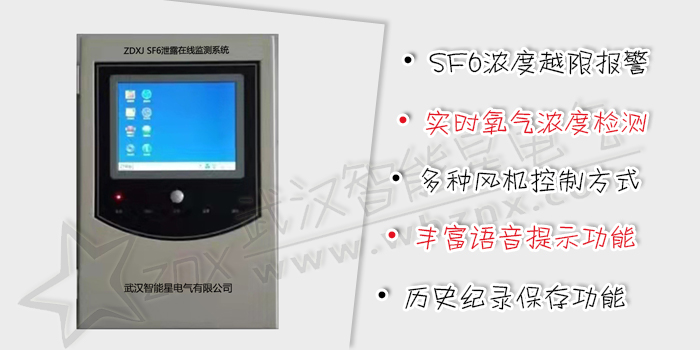

ZDXJ SF6泄露在線監測系統
閱讀次數：7294
DL/T 941-2005 《運行中變壓器用六氟化硫質量標準》
六氟化硫（SF6）氣體由法國兩位化學家Moissan和Lebeau于1900年合成，它以其優異的絕緣和滅弧性能，在電力系統中得到廣泛應用。雖然在常態下，SF6氣體是一種無色、無味、無毒的惰性氣體，但在高壓電弧的作用下，這種氣體會發生分解，遇到水份后還會產生一些劇毒物質，如氟化亞硫酰（SOF2）、四氟化硫(SF4)、二氟化硫(SF2)等，類似這些劇毒物質即便是微量也能致人非命。
當前，SF6氣體在中、高壓設備中的大量使用，其安全性已受到人們的普遍關注。針對SF6密度為空氣5倍，泄漏后易聚集低層空間，造成缺氧問題，嚴重時可使人窒息。根據SF6氣體對人員的威脅等問題，有關部門已制訂了一系列相應的行業安全規程，規程中明確規定了人員在進入SF6配電裝置室時必須先通風15分鐘，對空氣中的SF6氣體濃度及氧氣含量進行監測，在SF6配電裝置的低位區應安裝能報警的氧量儀和SF6氣體報警儀。
SF6氣體泄漏監控報警系統，正是按照這些行業安全法規而開發設計的一種智能化在線監測系統。
（1）寬范圍內實時、定量檢測SF6氣體濃度:
0～5000ppm范圍內精確測量空氣中SF6氣體含量，全量程定量顯示。SF6體傳感器采用敏感的SF6傳感器作為核心元件，能準確地監測空氣中的SF6含量，精確顯示ppm值。
（2）SF6氣體濃度越限報警
SF6氣體含量超過允許閾值時，系統發出聲光報警系統，自動啟動風機。報警閾值可在50ppm～1000ppm內自行設定。
（3）實時氧氣濃度檢測
系統可以在0～25%范圍內精確測量空氣中氧氣含量。
氧氣含量低于允許閾值時，系統發出聲光報警系統，自動啟動風機。缺氧報警閾值可在15%～20%內自行設定。
（4）通用電力規約，與綜自系統無縫集成
系統對外提供CDT、MODBUS、103等通用電力規約接口，可與國內多家綜自廠家如南瑞、南自、許繼、四方等系統無縫集成。
（5）多參數輸出
通過電力規約，系統可將各采集器SF6、O2含量，溫濕度數值，各節點通訊、工作、報警狀態等多個參數實時傳輸至綜自系統，真正實現無人值守功能。
（6）多狀態輸出
系統可同時提供報警信號、主機狀態信號、采集器狀態信號等多個開關量輸出。除SF6泄露報警、缺氧報警外，系統還能實時檢測自身狀態，如發生通訊或采集異常、系統停電停止運行時，也可以分別輸出開關量信號。
（7）多種風機控制方式
風機可定時自啟動、告警啟動、強制啟動等多種啟動方式，更有效地保證人身安全。
（8）豐富語音提示功能
系統主機具有人體感應功能，當有工作人員接近開關室時，系統會根據當前狀態啟動語音提示，告知工作人員當前室內是否存有SF6或氧氣報警，報警具體的方位，是否存在設備狀態異常，設備異常方位，是否需要通風后進入等多種信息。
（9）歷史紀錄保存功能
系統具有風機啟動、停止記錄和報警記錄，歷史數據可記錄保存。
（10）數據存儲
系統具有強大的數據實時在線采集、處理、分析和診斷等綜合功能，數據存儲空間可保存數據記錄。同時系統還具有參數設定、密碼修改功能。
（1）設備壽命：10年以上
（2）工作環境
溫度范圍：－40℃～＋60 ℃
濕度范圍：≤99%RH
地震等級：7度
大氣壓力：86kPa～106kPa
（3）SF6測量指標
測量范圍：0～5000ppm
報警點：可在50ppm～1000ppm內設置，默認1000ppm
SF6測量精度：≤ 10% FS
引用誤差：±2%FS
（4）氧氣測量指標
檢測濃度：0～25%
氧氣濃度報警點：15%～20%內設置，默認18%
氧氣測量精度：≤±1% FS
重復性：≤0.5 % FS
