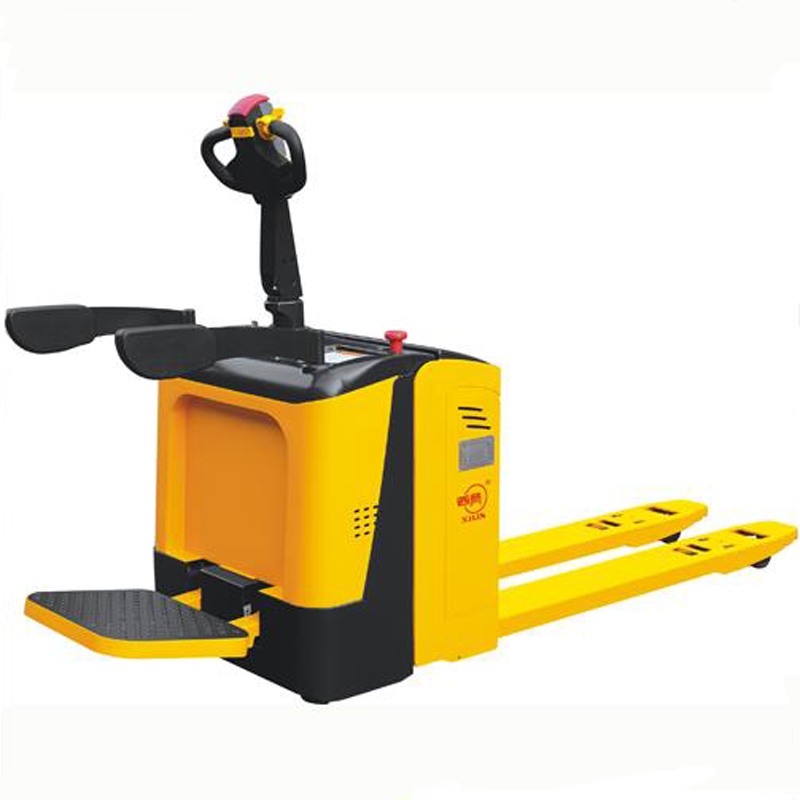

西林站駕式電動搬運車CBD20R-II 25R-II 30R-II
安全，高效設計
■ 手把設有緊急反向開關，整車操作更具安全性；
■ 電量顯示和工作時間顯示；
■ 緊急斷電開關；
■ 龜形慢速行駛開關；
■ 無級變速控制；
結構優化設計
■ 彈簧調節結構平衡輪耐磨損，穩定性好；
■ 交流電機，無需更換碳刷，具有良好的坡道啟動性能等；
■ 側門和電瓶蓋可全部打開，電瓶可從側面拉出，有利電瓶的互換和維修；
■ 整個驅動單元回轉半徑小，輪子更換維護簡單方便；
■ 電機具有更好的防塵、防水效果，使得制動器和電機更加經久耐用，可靠性得以提高；
■ 站人踏板具有良好的避震效果，操作舒適，不易疲勞。
易維護設計
■ 低電壓保護系統，延長電瓶的使用壽命；
■ CANbus技術大大簡化了線路，增強整車可靠性；
■ 霍爾傳感器減少了電子元件磨損，增強使用壽命；
■ 轉動軸上加潤滑油嘴和襯套，方便用戶更好的維護車子；
■ 堅固的鋼制外殼，打開方便、簡捷，便于維護、檢修。
可選配電轉向
型號 | CBD20R-II | CBD25R-II | CBD30R-II | |
驅動方式 | 電動 | 電動 | 電動 | |
駕駛方式 | 站駕 | 站駕 | 站駕 | |
額定載荷 | Q(kg) | 2000 | 2500 | 3000 |
載荷中心距 | c(mm) | 600 | 600 | 600 |
前懸距 | x(mm) | 815/865/935 | 815/865/935 | 815/865/935 |
輪距 | y(mm) | 1211/1261/1331 | 1211/1261/1331 | 1211/1261/1331 |
自重 | kg | 710 | 750 | 750 |
軸負載,滿載時前/后軸 | kg | 1300/1410 | 1505/1745 | 1505/1745 |
軸負載,空載時前/后軸 | kg | 600/110 | 630/120 | 630/120 |
輪子 | 聚氨酯輪 | 聚氨酯輪 | 聚氨酯輪 | |
輪子尺寸，前輪 | Φ250×70 | Φ250×70 | Φ250×70 | |
輪子尺寸，后輪 | Φ82×126（98） | Φ82×126（98） | Φ82×126（98） | |
附加輪 | Φ127×57 | Φ127×57 | Φ127×57 | |
輪，前后數量（X=驅動輪） | 1×+2/2 | 1×+2/4 | 1×+2/4 | |
前輪輪距 | b10(mm) | 490 | 490 | 490 |
后輪輪距 | b11(mm) | 340/370/470/505 | 340/370/470/505 | 340/370/470/505 |
起升高度 | h3(mm) | 120 | 120 | 120 |
操作手柄在驅動位置的最小/最大位置 | h14(mm) | 1150/1430 | 1150/1430 | 1150/1430 |
降低時高度 | h13(mm) | 82 | 82 | 82 |
總體長度 | l1(mm) | 1710/1760/1830 | 1710/1760/1830 | 1710/1760/1830 |
叉面長度 | l2(mm) | 610 | 610 | 685 |
車體寬度 | b1(mm) | 775 | 775 | 775 |
貨叉尺寸 | s/e/l(mm) | 54×180×1100（1150/1220） | 54×180×1100（1150/1220） | 54×180×1100（1150/1220） |
貨叉外寬 | b5(mm) | 520/550/650/685 | 520/550/650/685 | 520/550/650/685 |
軸距中心離地間隙 | m2(mm) | 28 | 28 | 28 |
通道寬度，托盤1000×1200（1200跨貨叉放置） | Ast(mm) | 1910/1960/2030 | 1910/1960/2030 | 1985/2035/2105 |
通道寬度，托盤800×1200（1200沿貨叉放置） | Ast(mm) | 2010/2010/2030 | 2010/2010/2030 | 2085/2085/2105 |
轉彎半徑 | Wa(mm) | 1550/1600/1700 | 1550/1600/1670 | 1550/1600/1700 |
行駛速度，滿載/空載 | Km/h | 6.9/7(7.9/8) | 6.9/7(6.9/7) | 6.9/7(6.9/7) |
提升速度，滿載/空載 | m/s | 0.039/0.056 | 0.039/0.056 | 0.039/0.056 |
下降速度，滿載/空載 | m/s | 0.064/0.050 | 0.064/0.050 | 0.064/0.050 |
爬坡能力，裝載/空載 | % | 6/12（8/15） | 6/12（8/15） | 6/12（8/15） |
最大爬坡能力，滿載/空載 | % | 8/20（12/20） | 6/20（10/20） | 6/20（10/20） |
行車制動 | 電磁制動 | 電磁制動 | 電磁制動 | |
驅動電機功率 | kw | 1.2(1.5) | 1.5(1.5) | 1.5(1.5) |
提升電機功率 | kw | 1.2 | 1.2 | 1.2 |
蓄電池電壓/額定容量 | V/Ah | 24/210 | 24/240 | 24/240（280） |
蓄電池重量 | kg | 196 | 240 | 240 |
蓄電池尺寸（長╳寬╳高） | mm | 750╳170╳534 | 750╳170╳570 | 750╳170╳505（535） |
駕駛員耳邊噪音等級符合DIN12053 | dB(A) | 70 | 70 | 70 |
